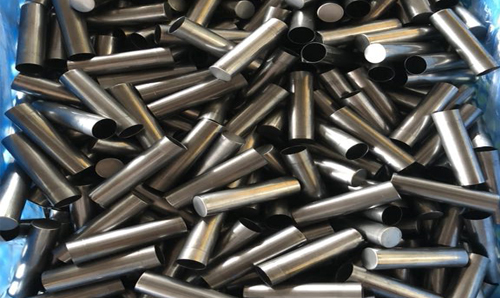

电池钢壳厂家加工过程中出现的问题与原因：

一、壁厚上下偏差大

不良表现：壳体两端直径不同、封口端与开口端壁厚不同。

与设备相关：凹模夹角与冲杆间歇过大，包括原始设计不良或使用中导致的磨损。

与油品相关：油品抗压不足出现干摩擦、渗透不足出现干摩擦。

 二、壁厚不均匀

圆形钢壳产品同心度要求控制在0.02mm以内

与设备相关：检查凸模与凹模的是否同心，调整同心度。

与油品相关：复核使用油品粘度大小，粘度过大工件侧壁易回弹，粘度过小则减壁过多。
