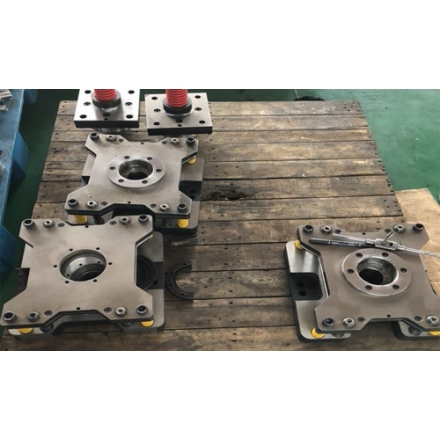

电池钢壳模具 品质优异

联系电话:13914115114
产品详细介绍
电池钢壳模具的结构设计关系到产品的成型效果、模具使用的方便性、易维护性等,外壳是 冰箱的配件之一,其产品的质量好坏影响到冰箱整件的性能,因此,设计合理、生产效率高 的外壳模具在整个冰箱的生产环节中是很重要的。
发明内容本实用新型所要解决的技术问题是提供一种外壳模具,以解决现有技术中外壳模 具设计结构合理的问题。本实用新型解决其技术问题所采用的技术方案是提供一种外壳模具,包括上半 模、下半模,所述的上半模、下半模的中心处分别为外壳产品上、下半部形状模,上半部形状 模上为底圆、中心有与下半部形状模的下凹槽相契合的突起结构,所述的下凹槽外圈为外 壳产品上半部分的结构槽。所述的上、下半模的四角对应位置分别设置有立柱槽和立柱。有益效果本实用新型合理设计了外壳模具的结构,成型效果好,操作方便,模具寿命长。
是本实用新型上半模的结构图。图2是本实用新型下半模的结构图。
具体实施方式
下面结合具体实施例,进一步阐述本实用新型。应理解,这些实施例仅用于说明本 实用新型而不用于限制本实用新型的范围。此外应理解,在阅读了本实用新型讲授的内容 之后,本领域技术人员可以对本实用新型作各种改动或修改,这些等价形式同样落于本申 请所附权利要求书所限定的范围。实施例1如图1、图2所示,一种外壳模具,包括上半模、下半模,所述的上半模、下半模的中 心处分别为外壳产品上、下半部形状模,上半部形状模上为底圆1、中心有与下半部形状模 的下凹槽5相契合的突起结构,所述的下凹槽5外圈为外壳产品上半部分的结构槽4。所述 的上、下半模的四角对应位置分别设置有立柱槽2和立柱3。
权利要求一种外壳模具,包括上半模、下半模,其特征在于所述的上半模、下半模的中心处分别为外壳产品上、下半部形状模,上半部形状模上为底圆(1)中心有与下半部形状模的下凹槽相契合的突起结构,所述的下凹槽外圈为外壳产品上半部分的结构槽。
2.根据权利要求1所述的一种外壳模具,其特征在于所述的上、下半模的四角对应位 置分别设置有立柱槽和立柱。
专利摘要本实用新型涉及一种外壳模具,包括上半模、下半模,所述的上半模、下半模的中心处分别为外壳产品上、下半部形状模,上半部形状模上为底圆、中心有与下半部形状模的下凹槽相契合的突起结构,所述的下凹槽外圈为外壳产品上半部分的结构槽。所述的上、下半模的四角对应位置分别设置有立柱槽和立柱。本实用新型可解决现有技术中外壳模具设计结构合理的问题。
